凹印設(shè)備生產(chǎn)新型裝飾紙——“鉆晶裝飾紙”的方法

摘要：鐳射裝飾版是近幾年建材行業(yè)推出的一種高檔裝飾板材，其各項(xiàng)性能較為優(yōu)越，但其生產(chǎn)方式卻不能滿足市場的大批量、質(zhì)量穩(wěn)定的需求。云南通印股份有限公司結(jié)合“紙貼板”和“凹印印刷”的生產(chǎn)技術(shù)，通過系列試驗(yàn)，挑選出特制的“粘結(jié)樹脂”溶于特配的有機(jī)溶劑中再加入處理過的鐳射粉，制成凹印用專用油墨，專用油墨經(jīng)過凹印印刷于有鈦粉做底色的紙張上，并在其表面做上一層聚酯漆保護(hù)層，經(jīng)最終形成可替代鐳射裝飾板的“鉆晶裝飾紙”。由于生產(chǎn)借助“紙貼板”和“凹印印刷”兩項(xiàng)技術(shù)，生產(chǎn)過程安全環(huán)保，生產(chǎn)效率高，完全滿足現(xiàn)代工業(yè)化的標(biāo)準(zhǔn)。

關(guān)鍵詞：“鉆晶裝飾紙”；凹印機(jī)；鐳射粉；鐳射裝飾板

中圖分類號：TS83????文獻(xiàn)標(biāo)識碼：B????文章編號：1004-1168（2014）03-0058-02

0引言

鐳射裝飾板是近年來建材行業(yè)推出的一款新產(chǎn)品，大量用做裝飾板材，其加工方法是在木板或纖維板上劈灰打磨，磨光后用刷漆或噴漆的方法在板面上底漆，制作凈色底，之后在凈色底上涂粘膠層并在粘膠層噴灑鐳射粉，再用聚酯漆或是UV清漆做罩面，最后經(jīng)過烘干后制得鐳射裝飾板。鐳射粉是用塑料鐳射薄膜經(jīng)過粉碎加工成微粒制得，目前市場上也將鐳射粉稱為七彩粉。

1問題的提出

鐳射裝飾板產(chǎn)品在使用時(shí)，表面底漆上的鐳射粉在陽光下會反射出星星點(diǎn)點(diǎn)的、具有動(dòng)感的、鉆石般的七色光芒，十分美觀。其缺陷是在底板上制作油漆層時(shí)，難于用機(jī)械進(jìn)行自動(dòng)化連續(xù)生產(chǎn)，大量的工作依靠半機(jī)械的手工噴涂，其生產(chǎn)效率低、生產(chǎn)成本大；另外這種工藝生產(chǎn)的鐳射裝飾板，鐳射粉通過噴灑的方式嵌入底板的粘膠層上，噴涂時(shí)鐳射粉分布的均勻程度難于控制，影響產(chǎn)品質(zhì)量。采用上述方法生產(chǎn)，由于鐳射粉粒徑較小，噴灑時(shí)揚(yáng)起的粉塵較大，污染生產(chǎn)環(huán)境，影響操作人員的身體健康。為了解決上述生產(chǎn)瓶頸特別研究了一種 “鉆晶裝飾紙”的生產(chǎn)方法，完全能達(dá)到自動(dòng)化、環(huán)保的大批量生產(chǎn)，以滿足市場的需要。

2 “鉆晶裝飾紙”新產(chǎn)品及生產(chǎn)工藝

經(jīng)過深入研究，發(fā)明人認(rèn)識到：采用紙貼面的復(fù)合板生產(chǎn)技術(shù)是現(xiàn)有技術(shù)中的一項(xiàng)成熟技術(shù)，另外運(yùn)用凹印機(jī)在紙張上印刷出各類色彩、圖案的技術(shù)也是一項(xiàng)成熟技術(shù)，將兩項(xiàng)技術(shù)有機(jī)結(jié)合，可以生產(chǎn)出一種與鐳射裝飾板效果相近的產(chǎn)品，這種新生產(chǎn)工藝可以將具有鐳射裝飾效果的涂層印制在裝飾紙上口，再將裝飾紙貼到板材表面即可得到效果相似的產(chǎn)品，新產(chǎn)品可以實(shí)現(xiàn)工業(yè)自動(dòng)化生產(chǎn)，生產(chǎn)過程安全環(huán)保，生產(chǎn)效率高。新產(chǎn)品生產(chǎn)的關(guān)鍵技術(shù)在于貼面紙的生產(chǎn)。

經(jīng)過發(fā)明人的大量研究，貼面紙的生產(chǎn)技術(shù)得到突破，我們把這種新裝飾紙新產(chǎn)品叫做 “鉆晶裝飾紙”，其生產(chǎn)工藝和配方如下：

2.1鐳射粉涂料的制備

取100重量份粘接樹脂，將其溶解在60—70重量份的有機(jī)溶劑中，并在上述混合溶液中加入鐳射粉8—12重量份，將其攪拌均勻，制得鐳射粉涂料備用。

2.2鈦粉紙張的底色印刷

在印刷機(jī)的印刷單元中，在鈦粉紙張上印刷油墨底層，然后將紙張?jiān)谟∷C(jī)的烘箱內(nèi)烘干。

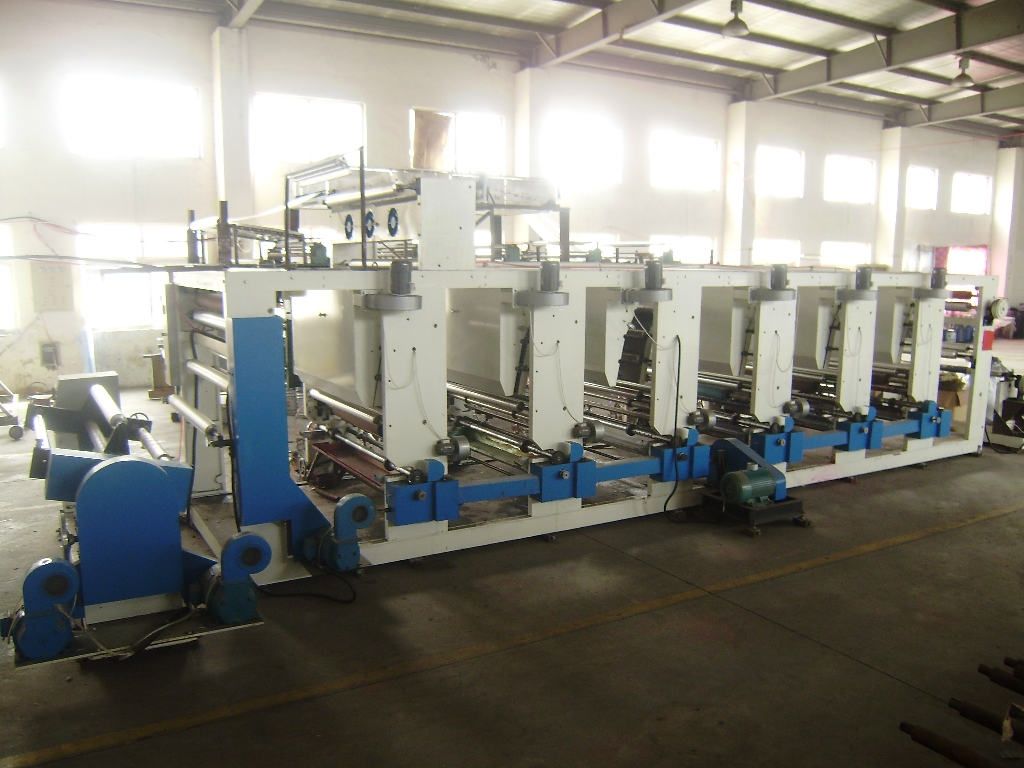

2.3凹印印刷

2.3.1將步驟 (2.1)中制得的鐳射粉涂料放人供料桶中，邊攪拌邊將其泵送到印刷機(jī)的涂布單元的料盤中：

2.3.2在印刷機(jī)的涂布單元中，將步驟 (2.2)中印刷有油墨底層的紙張從涂布單元的涂布輥和壓印輥之間穿過，涂布輥將料盤中的鐳射粉涂料轉(zhuǎn)印到紙張的油墨底層上，然后將紙張?jiān)谟∷C(jī)的烘箱內(nèi)烘干后冷卻。

在2.2中紙張的平均縱向伸長率必須控制在 3.6％，抗張強(qiáng)度為2.7kN／m。

在使用本發(fā)明方法制造的鉆晶裝飾紙時(shí)，可以在鉆晶裝飾紙的粘膠層上涂覆一層聚酯漆保護(hù)層。

采用發(fā)明人的新方法生產(chǎn)的鉆晶裝飾紙，粘貼到木板或纖維板上，在其表面制作上一層聚酯漆保護(hù)層，就會得到與鐳射粉裝飾板產(chǎn)品具有相同的使用效果，可替代現(xiàn)有的鐳射粉裝飾板。

3結(jié)語

由于鉆晶裝飾紙底層為紙張，在紙張上制作的各個(gè)色層通過印刷方式印制完成，生產(chǎn)的自動(dòng)化連續(xù)性能較高，鐳射粉也是通過印刷的方式加工到紙張上，生產(chǎn)過程中不會揚(yáng)起粉塵，生產(chǎn)過程比較衛(wèi)生；另外通過該方法生產(chǎn)的產(chǎn)品為軟性的紙產(chǎn)品，可以粘貼到各種裝飾材料表面，用途十分廣泛。

采用此方法生產(chǎn)的鉆晶裝飾紙已申請發(fā)明專利并取得發(fā)明證書。

參考文獻(xiàn)：

[1]左光中.裝飾紙凹印工藝及設(shè)備.[J].印刷技術(shù).2002.8—3：30.

[2]劉瑞恒、付時(shí)雨.裝飾原紙質(zhì)量的影響因素及生產(chǎn)工藝控制.[J].上海造紙.2007,38(5):20

[3]蘇潤州、張翔宇、孫尤優(yōu).用于表面裝飾的木紋紙與PVC貼面紙的光變色規(guī)律.[J].林業(yè)科技.2011，36(2)：1．
